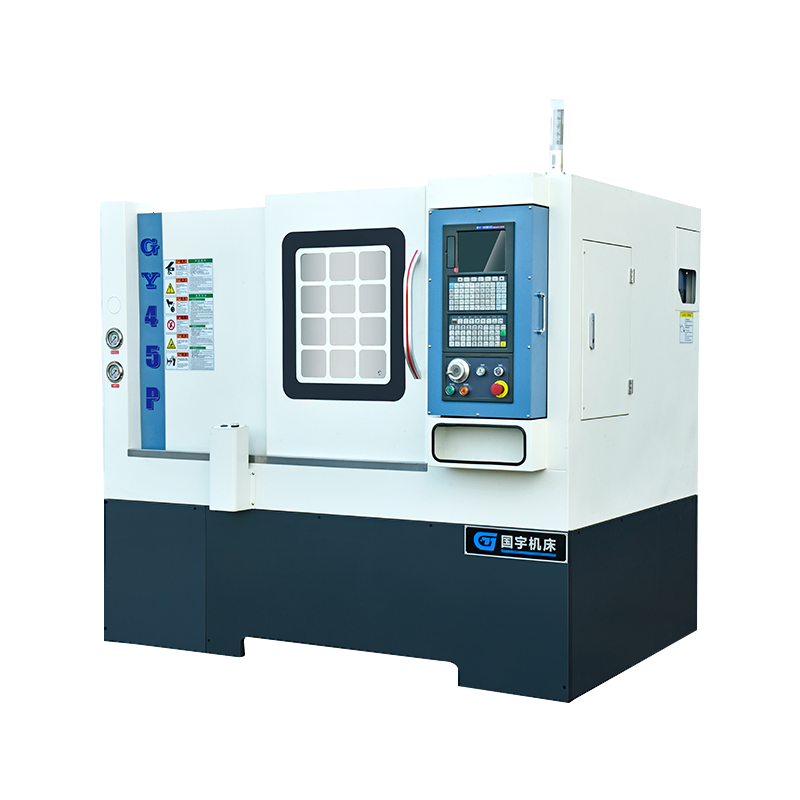

GY45p סמוכים 45 מעלות חותך אלכסוני מיטה נטייה CNC מחרטת

מאפיינים טכניים:
בהתבסס על טכנולוגיה מתקדמת בינלאומית, העיצוב של כלי מכונה זה הוא בעל מאפיינים של דיוק גבוה, מהירות גבוהה, קשיחות גבוהה, תכנון הומני, פעולה נוחה ונוחה, צורה חדשה ויפה, תחזוקה נוחה, יעילות ייצור גבוהה, שילוב של מכונה, חשמל והידראולי.

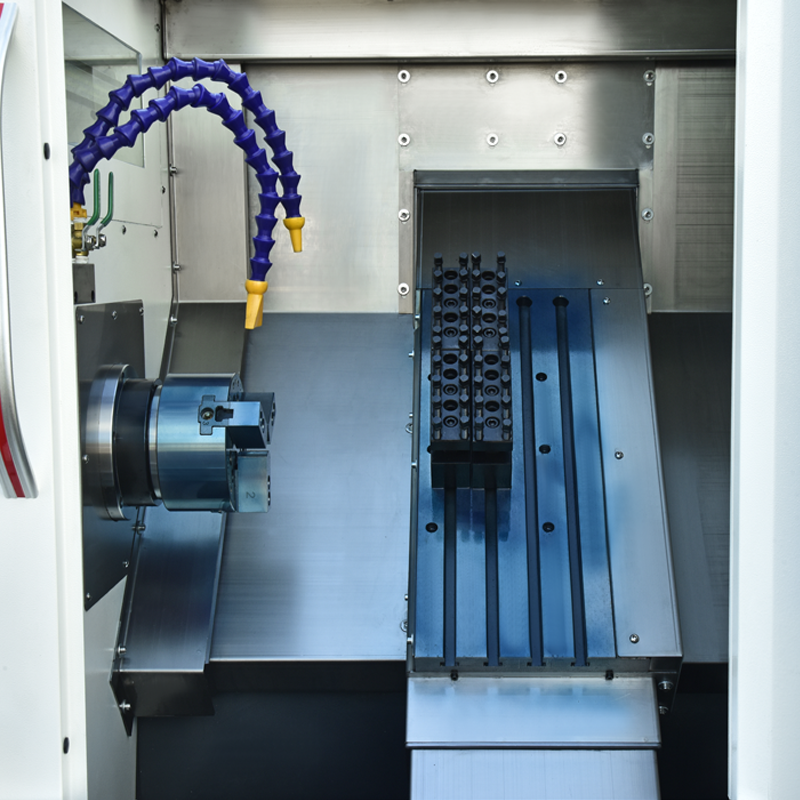

למבנה המיטה המשופעת יש נטייה כוללת של 45 מעלות, מה שמקרב את חומר העבודה לגוף האדם. המיטה עשויה מחול שרף באיכות גבוהה, עם קשיחות טובה, התנגדות סייסמית והסרת שבב חלק.
לחץ הידראולי דיוק גבוה עם קולט, דיוק הידוק גבוה, נוח ומהיר, ומשפר עוד יותר את יעילות הייצור.
בארון היחידה החשמלית של כלי המכונה יש ביצועי איטום טובים ומיזוג אוויר של ארון החשמל, כדי להבטיח את הפעולה הרגילה של מערכת הבקרה המספרית בסביבת הטמפרטורה והלחות הגבוהה של כלי המכונה.
התאמת לחץ הידראולית מאמצת הפעלת ידית לוח, תצוגת חיוג והתאמה בטוחה ונוחה.

משוב של הודעות

עלינו

א OEM/ODM GY45p סמוכים 45 מעלות חותך אלכסוני מיטה נטייה CNC מחרטת מִפְעָל and GY45p סמוכים 45 מעלות חותך אלכסוני מיטה נטייה CNC מחרטת ספקים, לשלוט בטכנולוגיית הליבה של ייצור כלי מכונה.

ZHEJIANG GUOYU CNC Tool Co., Ltd. תמיד שואפים לבנות מפעל לייצור ציוד מכונות מקצועי, מדעי ומודרני.

קרא עוד

תעודת כבוד

חֲדָשׁוֹת

ניווט בנוף של סיבוב דיוק: מבט לעיצוב כלי מכונה
12 Sep, 2025
1. ההבדל הגלוי מייד טמון במבנה הבסיס של המכונה. מחרטת CNC מיטות נטושות : כפי שהשם מרמז, מיטת המחרטה ...
קרא עוד
מהי מחרטות CNC מיטות שטוחות
05 Sep, 2025
מכונות אלה משלבות את היציבות של מבנה מיטה שטוחה עם דיוק של שליטה מספרית ממוחשבת (CNC), ומאפשרות ליצרנים לייצר חלקים עקביים, מדו...
קרא עוד
מהם היתרונות המשמעותיים של מכונות מיני CNC?
27 Aug, 2025
אחד היתרונות הברורים של א ספק מכונות מיני CNC הוא הגודל הקומפקטי שלו. בניגוד למכונות CNC מסורתיות הדורשות לרוב חללים גדו...
קרא עוד
פיתוח מכונות טחינה של CNC
22 Aug, 2025
ההתפתחות של טכנולוגיית הייצור הושפעה עמוקות מעלייתם של מפעל מכונות טחינת CNC ו כיצרנים מעורבים עמוק בייצור כלים חיוניים ...
קרא עוד

פרויקטים		יְחִידָה	GY45p
יכולת עיבוד	קוטר מפנה מקסימאלי של המיטה	מ.מ.	420
	קוטר סיבוב מקסימלי של צלחת התמיכה	מ.מ.	140
	אורך עיבוד מקסימלי	מ.מ.	300
פיר ראשי	צורת סיום ציר	\	A2-5
	קוטר הפיר הראשי דרך החור	מ.מ.	48
	קוטר מעבר מוט מרבי	מ.מ.	Φ35
	מהירות ציר מקסימאלית	r/min	4000
	מצב משמרת ציר	\	סרוו מהירות משתנה לאין שיעור
	כוח מנוע עיקרי	KW	5.5
	סוג צ'אק	\	צ'אק הידראולי (סטנדרטי) / צ'אק (אופציונלי)
	גודל צ'אק	מ.מ.	56
לְהַאֲכִיל	שבץ ציר X.	מ.מ.	700
	שבץ ציר z	מ.מ.	350
	מהירות ציר X-ציר	m/min	24
	Z-ציר Z מהירות מהירה	m/min	24
	מומנט מנוע ציר X.	N · m	6
	מומנט מנוע ציר z	N · m	6
	סוג הרכבת	\	הרים הגלגלות
	מדריך ציר X מפרט הרכבות	מ.מ.	30
	מדריך ציר Z מפרט הרכבות	מ.מ.	30
	מפרט בורג של ציר X	מ.מ.	2510
	מפרט בורג של ציר Z	מ.מ.	3210
מנוחת כלים	סוג מנוחת הכלים	\	סכין שורה
מנוחת כלים	כלי מרובע/גודל כלי משעמם	מ.מ.	20*20/φ32
מושב זנב	צורת מושב זנב	\	\
	מתחדד שרוול מושב זנב	\	\
	קוטר שרוול מושב זנב	מ.מ.	\
	מכת שרוול מושב זנב	מ.מ.	\
אַחֵר	גודל כלי המכונה (אורך* רוחב* גובה)	מ.מ.	200014001800
אַחֵר	משקל מכונה	ק"ג	2200

פָּרִיט		יְחִידָה	GY45p
יכולת עיבוד שבבי	קוטר מסתובב מרבי של המיטה	מ.מ.	420
יכולת עיבוד שבבי	אורך עיבוד מקסימלי	מ.מ.	140
צִיר	צורת סיום ציר	\	A2-5/150
	צִיר through-hole diameter	מ.מ.	Ø48
	קוטר מעבר בר מקסימאלי	מ.מ.	Ø35
	מהירות ציר מקסימאלית	r/min	4000
	צִיר shift method	\	סרוו מהירות משתנה לאין שיעור
	כוח מנוע עיקרי	KW	5.5
	סוג צ'אק	\	קולט הידראולי (סטנדרטי) צ'אק (אופציונלי)
	גודל קולט	מ.מ.	56
לְהַאֲכִיל	נסיעות X-ציר	מ.מ.	700
	נסיעות ציר Z.	מ.מ.	350
	מהירות חצייה מהירה של x	m/min	22
	מהירות חוצה מהירה של ציר Z	m/min	22
	מומנט מנוע ציר X.	N · m	6
	מומנט מנוע ציר z	N · m	6
	סוג מערך הנדינה	\	מסילות תיל כדור
	מפרט מסלול ציר X	מ.מ.	25
	מפרט מסלול ציר Z	מ.מ.	30
	מפרט בורג ציר x	מ.מ.	2510
	מפרט בורג ציר z	מ.מ.	3210
מחזיק כלים	סוג מחזיק	\	מָרִית
מחזיק כלים	גודל כלי ריבוע/משעמם	מ.מ.	20*20/φ25
אחרים	מידות מכונה מרובעות/משעממות בגודל כלים (LWH)	מ.מ.	200014001800
אחרים	משקל מכונה	ק"ג	2200

מספר סידורי	שֵׁם	מִפרָט	כַּמוּת	מותג	מָקוֹר	הערות
1	מערכת בקרה	8TA מוחלט	1	דולר טייוואן	טייוואן
2	מנוע סרוו	130-6nm	1
2	מנוע סרוו	130-6nm Holding Brake	1
3	מנוע הכונן הראשי	5.5kW		Weichuang	ג'יאנגסו
4	צִיר bearings	יחידת ציר A2-5/150	1 הגדר כל אחד	חורבן	סִין
5	ברגי כדור	2510680 3210633	1 הגדר כל אחד	קיטיאן	סִין
6	מדריכי גלילה	30750 25710	4 סטים	רוסט	גֶרמָנִיָה	כדורים
7	מיסבי בורג	7602025DB 7603020DB	2 קובע כל אחד	אקסל חה	סִין
8	שולחנות צריח	שורות של סכינים*4 יח '	סט אחד	מפרש מפליג	טייוואן
9	צ'אקים הידראוליים	קולט הידראולי	סט אחד		סִין
10	צילינדרים הידראוליים	1036 צילינדר סיבוב	סט אחד	טוביווי	סִין
12	פריקת סיכה	שורה צדדית	סט אחד			אופציונלי
13	יחידת שימון אוטומטית	Volumetric 2L	סט אחד	צ'יטנג	סִין
14	רכיבים הידראוליים	תחנה הידראולית 0.75kW	סט אחד	יוייל	סִין
15	משאבות מים לקירור	משאבת לחץ גבוה 250 וואט	סט אחד	רמבנג	סִין
16	מחליפי חום של קופסאות חשמל		סט אחד	SOMO	סִין
17	לוח פושטים		סט אחד	רָחָב	סִין
18	גלגל יד		סט אחד	רָחָב	סִין
19	לְחִיץ		סט אחד	רָחָב	סִין
20	מתג להקה		סט אחד	רָחָב	סִין
21	מתגי כף הרגל	YDT1-15	סט אחד	יוקו	סִין
22	נורות אזהרה	אור אזעקה של קריסטל תלת-צבעי	סט אחד	AOLANG	סִין
23	רובוטריקים של סרוו	1.5kW	סט אחד	רָחָב	סִין
24	מתגי קרבה		סט אחד	דלקסיסי	סִין
25	כבלים		סט אחד	סו גואנג	סִין
26	ניתוק מגני		סט אחד	דלקסיסי	סִין
27	אנשי מגעים של AC		סט אחד	דלקסיסי	סִין
28	מודול בקרה		4 סטים	רָחָב	סִין
29	מיתוג אספקת חשמל		2 סטים	רָחָב	סִין
30	קבצים אקראיים		סט אחד

פריטי בדיקה	סובלנות סטנדרטית (㎜)	פֶּתֶק
ריצה צירית תקופתית של הציר	0.005
מפעיל רדיאלי של חרוט מיקום הציר צ'אק	0.005
ההקבלה של התנועה האורך של אוכף הזזה לציר הציר	0.01/300
בניצב של התנועה הרוחבית של הסקייטבורד לציר הציר	0.01/200
ההקבלה של תנועת אוכף הזזה לציר הציר וחלקו העליון של זנב הזנב	0.025
עיגול הגליל המתפנה	0.003
עקביות בקוטר	0.01/150
שְׁטִיחוּת	0.013/φ200
שגיאת המגרש	0.010/50
חספוס פני השטח	Ra0.8 ~ 1.6um

לֹא.	שֵׁם	מפרט מודל	כַּמוּת
1	מחזיק סכין מרובע		/
2	מחזיק סכין עגול		/
3	ערכת כלים		1
4	סט ברגים של תשעה חלקים של ברגים		סט אחד
5	ברגים פעילות		ידית אחת
6	מברג פיליפס		ידית אחת
7	מברג מקשה אחת		ידית אחת
8	רגלי כלי מכונה		6 יח '.
